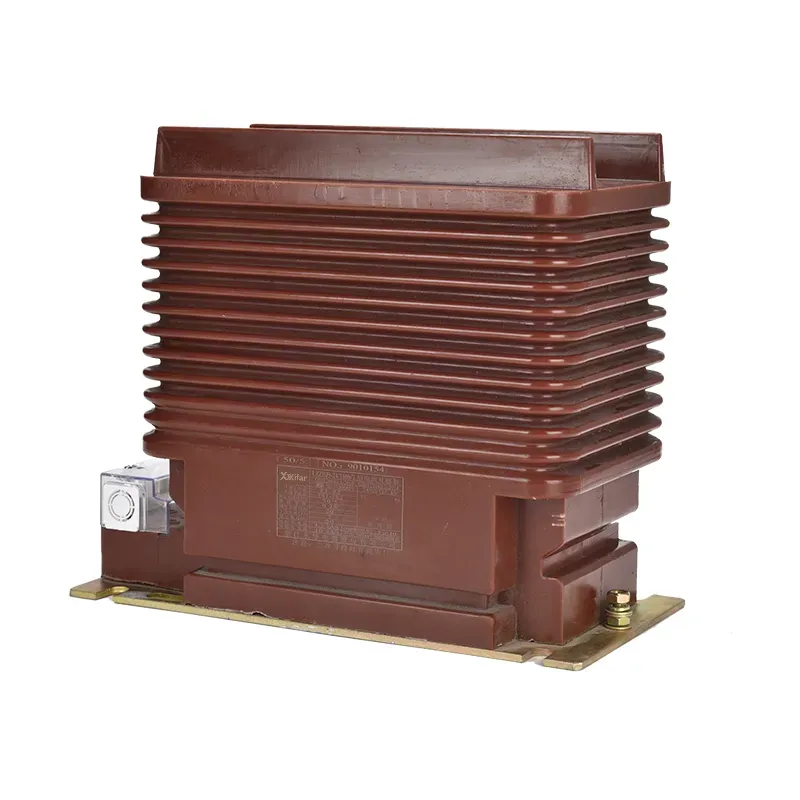

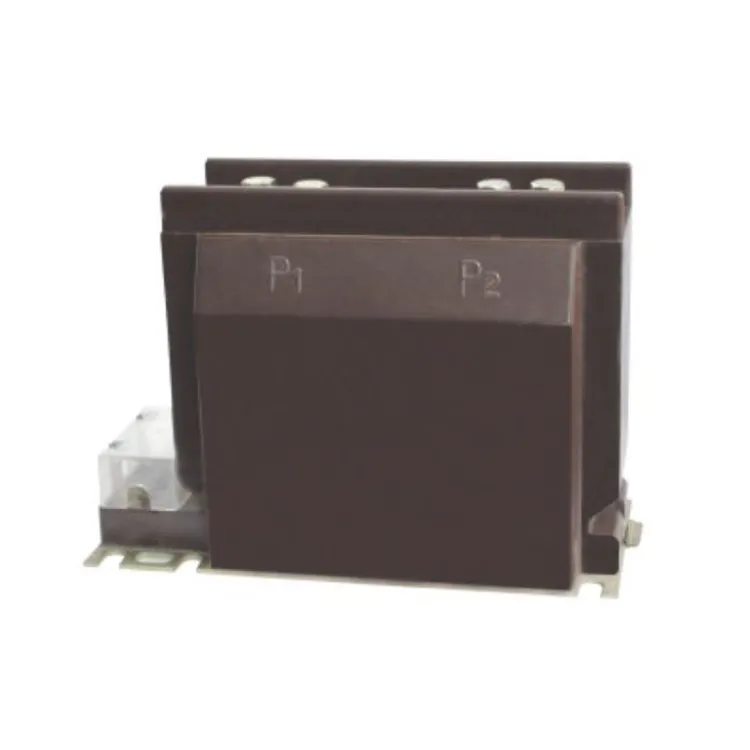

Трансформатор струму ct з номіналом первинної обмотки 200 A, 300 A, 500 A та 800 A та стандартним вторинним виходом 5 A призначений для надійного вимірювання струму та захисту в системах живлення з напругою від 10 до 35 кВ.
У кожному трансформаторі струму ct 200 300 500 800 5a використовується прецизійний мідний провідник і міцний якісний магнітний сердечник, щоб підтримувати чудову продуктивність із точним співвідношенням у всьому робочому діапазоні. Трансформатор струму ct 200 300 500 800 5a створений для забезпечення стабільного вторинного виходу за змінних умов навантаження, щоб зробити їх придатними як для вимірювальних, так і для захисних схем.
Корпус виготовлено з міцного, вогнестійкого ізоляційного матеріалу, який забезпечує чудову стійкість до вологи та впливу навколишнього середовища. Компактна конструкція дозволяє легко встановлювати в щити розподільних пристроїв, шафи керування та розподільні щити.
| Тип | Первинний номінальний струм (A) | Клас точності | Клас точності та номінальна потужність cosΦ=0,8 | Термічний струм Шорі (кА/с) | Номінальний динамічний струм (кА) | |||
| 0,2 (с) | 0,5 (с) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0,2 с/0,5 0,2 с/10P 0,2/10P 0,5 с/10P 0,5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 до 600 | 45 | 112.5 | ||||||
| 750 до 1250 | 80 | 160 | ||||||
Питання: Що означає таке співвідношення трансформатора струму, як 200/5A, у трансформаторі струму ct 200 300 500 800 5a?
A: у трансформаторі струму ct 200 300 500 800 5a співвідношення CT 200/5A означає, що коли 200 ампер протікає через первинний провідник, вторинна обмотка видає 5 ампер. Той самий принцип застосовується до інших співвідношень: 300/5A, 500/5A, 800/5A тощо. Коефіцієнт забезпечує зменшення великих первинних струмів до стандартизованого вторинного значення для безпечного вимірювання та захисту.
З: Як вибрати правильний коефіцієнт КТ?
Відповідь: Коефіцієнт трансформації струму слід вибирати відповідно до максимального струму навантаження системи. Наприклад, якщо ваш фідер зазвичай передає 180 А з випадковими піками до 220 А, підійде трансформатор струму 200/5 А. Якщо очікується, що струм сягатиме 450-500 А, то трансформатор струму 500/5 А буде більш доцільним. Мета полягає в тому, щоб уникнути як надмірного розміру, що знижує точність при низькому навантаженні, так і недостатнього розміру, що створює ризик насичення.
Q: Які класи точності доступні для трансформатора струму ct 200 300 500 800 5a?
В: Для цілей вимірювання загальні класи включають 0,2, 0,2S, 0,5 і 0,5S. Для захисту типові класи 5P10, 10P10 або 10P20. Необхідний клас залежить від того, чи буде КТ використовуватися для вимірювання прибутку, загального моніторингу або реле захисту.
