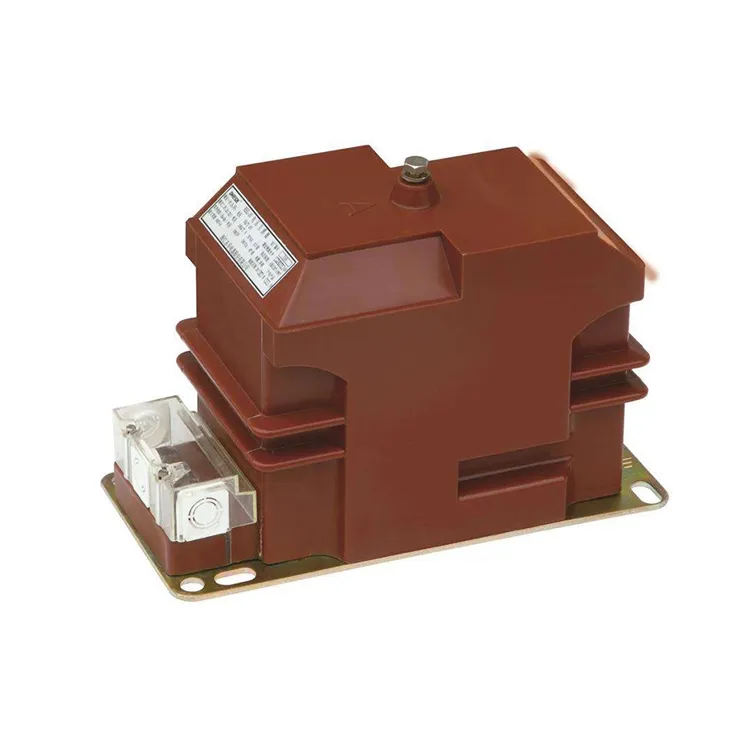

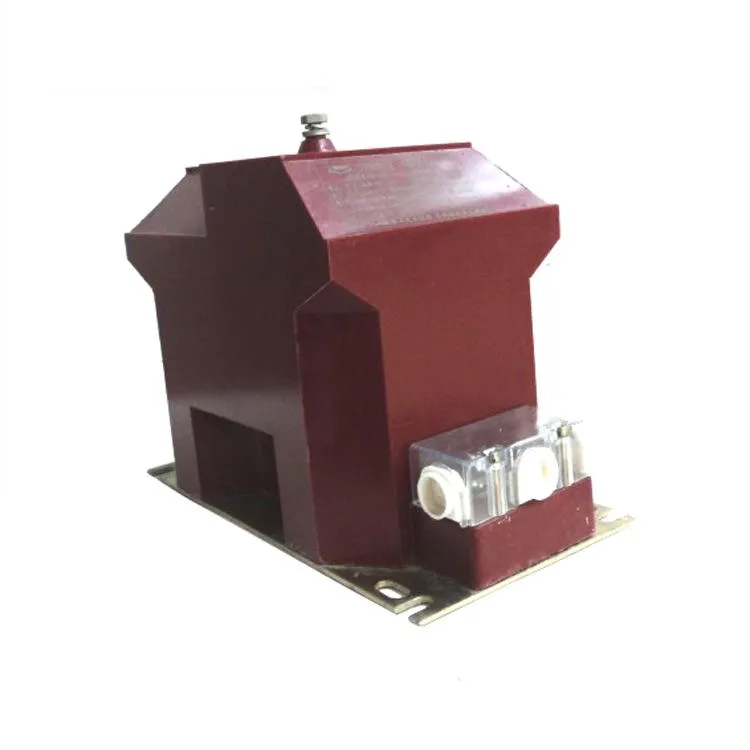

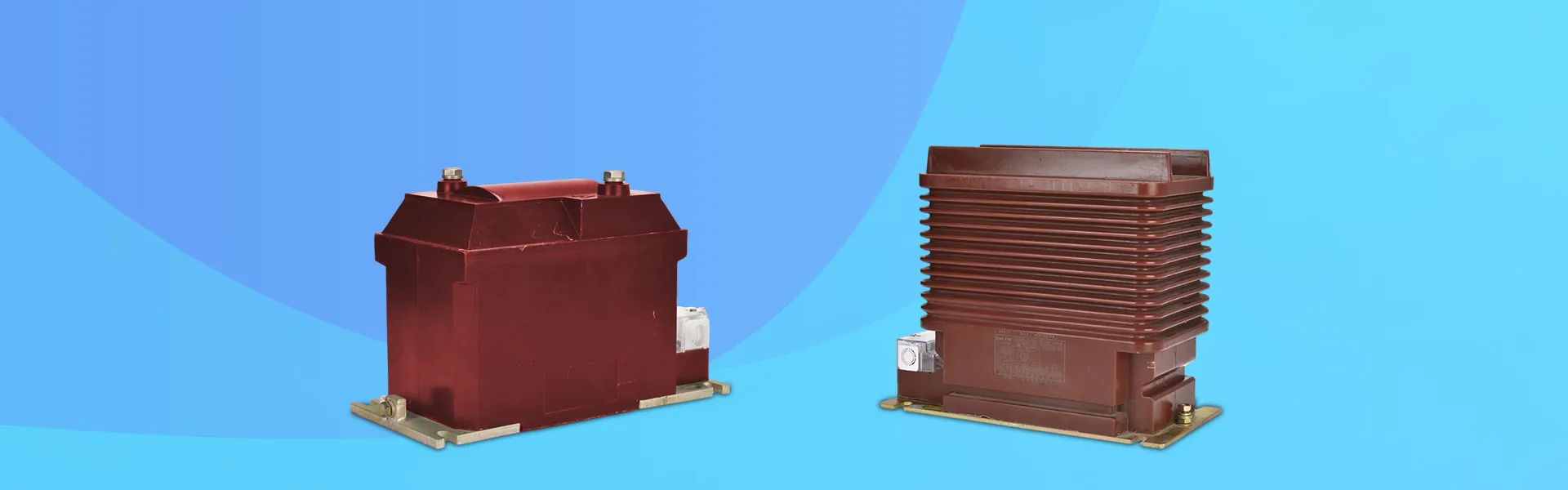

Трансформатор потенціалу середньої напруги з литої смоли в розподільних пристроях

Для перетворення напруги призначений литий трансформатор потенціалу середньої напруги, функція якого така ж, як і трансформатор розподілу електроенергії. Однак силові трансформатори регулюють напругу в першу чергу для забезпечення ефективної передачі та розподілу електроенергії, як правило, з номінальною потужністю в кВА або МВА, тоді як потенційні трансформатори виконують роль вимірювання та захисту. Основною функцією литого трансформатора потенціалу середньої напруги є подача робочого живлення на вимірювальні прилади та захисні реле, щоб забезпечити точний моніторинг напруги в мережі, потужності та споживання енергії. Потенційні трансформатори також забезпечують важливий вхід для схем захисту для захисту цінних активів, таких як лінії електропередачі, двигуни та силові трансформатори під час несправності. Через ці функції,трансформатори потенціалурозроблені з відносно невеликою потужністю, зазвичай лише від кількох ВА до кількох десятків ВА, і рідко перевищують 1000 ВА.

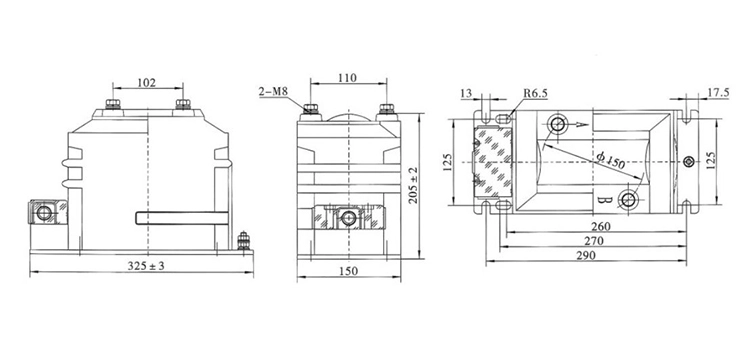

Технічні характеристики:

Часті запитання про продукт:

Питання: Яка функція трансформатора потенціалу середньої напруги з литої смоли в розподільних пристроях?

A: Трансформатор потенціалу використовується для зниження первинної напруги системи до стандартизованого нижчого значення, яке можна безпечно подавати на вимірювальні прилади, лічильники енергії та захисні реле. У розподільних пристроях середньої напруги полімерні трансформатори потенціалу забезпечують гальванічну ізоляцію між системою первинної напруги та вторинними ланцюгами керування напругою, щоб забезпечити як точність, так і безпеку оператора.

Питання: Чому для трансформаторів потенціалу середньої напруги краще використовувати технологію полимерного лиття?

Відповідь: литі поліетиленові моделі використовують епоксидну смолу як ізоляційний та герметизуючий матеріал. Ця технологія забезпечує відмінні показники електричної ізоляції, високу механічну міцність, стійкість до вологи та пилу, а також надійний захист від часткового розряду. Як наслідок, полімерні трансформатори потенціалу особливо підходять для застосування в розподільних пристроях усередині приміщень, де критично важливі компактна конструкція та довговічність.

Питання: Які типові значення напруги для литих PT середньої напруги?

A: Литі трансформатори потенціалу середньої напруги, як правило, призначені для систем від 3,6 кВ до 36 кВ, що залежить від конструкції розподільного пристрою. Вторинна вихідна напруга зазвичай стандартизована на рівні 100 В або 110 В, що є рівнем напруги між фазою та фазою, або 100/√3 В або 110/√3 В, що є рівнем напруги між фазою та нейтраллю, відповідно до стандартів IEC.
