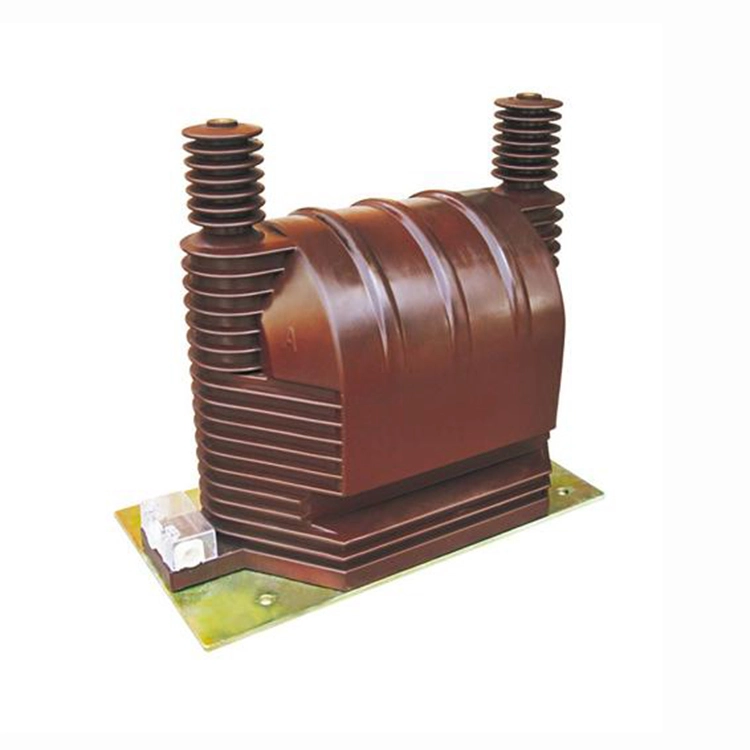

1. Конструктивно однофазний трансформатор потенціалу високої напруги 33 кВ можна розглядати як понижуючий силовий трансформатор малої потужності та високого коефіцієнта. Однак, на відміну від силового трансформатора, aтрансформатор потенціалуне передає енергію для живлення навантаження. Натомість він відіграє важливу роль у вимірюванні та захисті.
2. Вторинний контур підключається до вимірювальних приладів, захисних реле та автоматичних пристроїв, котушки напруги яких мають надзвичайно високий і практично постійний опір. В результаті вторинний струм є мінімальним, подібно до стану без навантаження силового трансформатора. Споживана потужність однофазного трансформатора потенціалу високої напруги 33 кВ надзвичайно низька, а вторинна напруга залишається практично рівною індукованій ЕРС, яка визначається постійною первинною напругою. Він забезпечує необхідний рівень точності вимірювання напруги.
3. Вторинну обмотку трансформаторів потенціалу ні в якому разі не можна замикати накоротко. За нормальної роботи навантаження однофазного трансформатора потенціалу високої напруги 33 кВ є пристроєм з високим опором, але якщо відбувається коротке замикання, єдиним обмежуючим фактором є імпеданс обмотки. Це може призвести до надмірно високого струму короткого замикання, що спричинить неправильні показання лічильника, помилкове спрацьовування реле або навіть остаточне пошкодження силового трансформатора.
4. Клеми як вторинної обмотки, так і обмотки нульової послідовності повинні бути заземлені. Якщо не заземлення, несправність первинної системи може спричинити небезпечно високу напругу на цих обмотках, що створює серйозний ризик для підключених приладів, реле та безпеки персоналу.
| Тип | Коефіцієнт номінальної напруги (кВ) | Клас точності | Клас точності та номінальна потужність cosΦ=0,8 | Макс. Вихід (ВА) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| JDZ9-35Q | 35/0,1 | 0,2 0,5 1 3 | 30 | 120 | 240 | 600 | 1200 |
| 35/0,1/0,1 | 0,2/0,2(0,5) | 30 | 30 | N/A | N/A | 600 | |
| 0,5/0,5 | N/A | 60 | |||||
З: Яке номінальне навантаження однофазного трансформатора потенціалу високої напруги 33 кВ?
В: Номінальне навантаження зазвичай коливається від 25 ВА до 200 ВА залежно від застосування. Забезпечує стабільну точність вимірювальних приладів і реле захисту без перевантаження трансформатора.
З: Як заземлений однофазний трансформатор потенціалу високої напруги 33 кВ?
A: Вторинна обмотка зазвичай заземлена в одній точці, щоб зберегти опорний потенціал і забезпечити безпеку. це допомагає уникнути плаваючих напруг і знизити ризик пошкодження ізоляції.
Q: Чи можна підключити однофазний PT для вимірювання трьох фаз?
A: Звичайно. Для трифазної системи три однофазні PT можуть бути з’єднані в схему «зірка» або «відкритий трикутник», що залежить від того, чи потрібно контролювати повну напругу «фаза-фаза» та «фаза-земля» чи ні.
