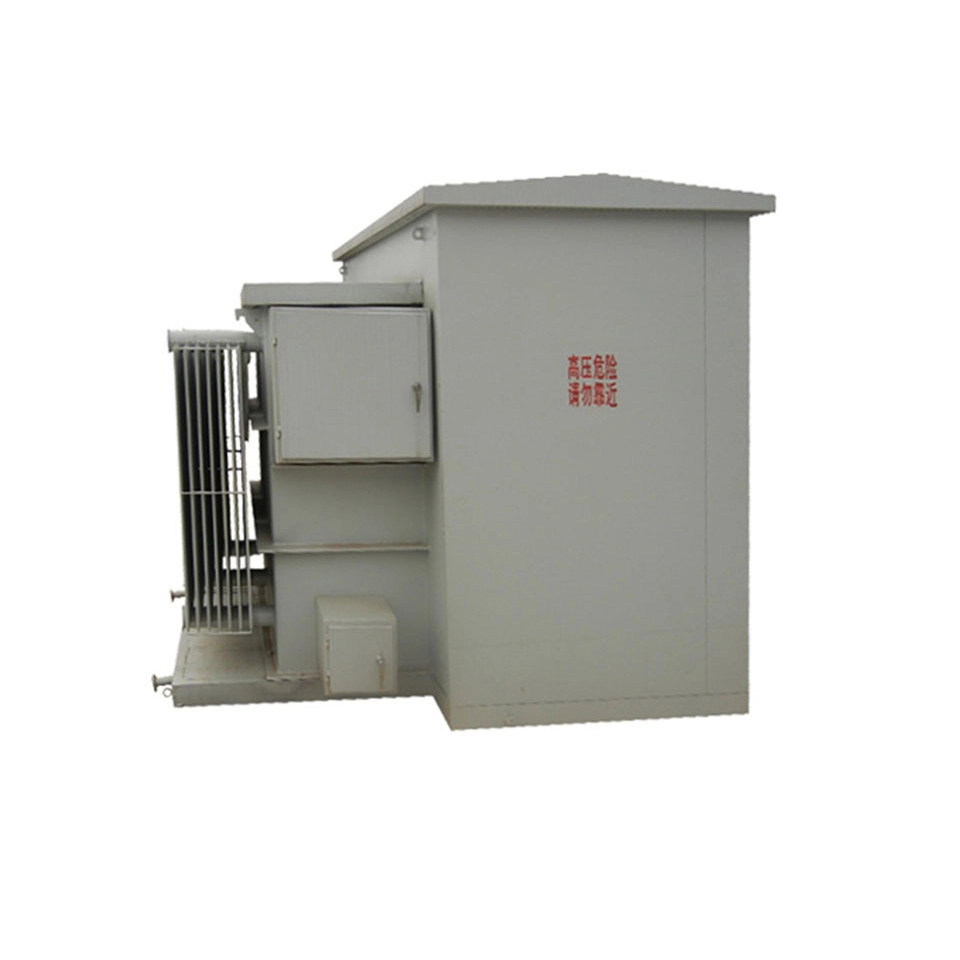

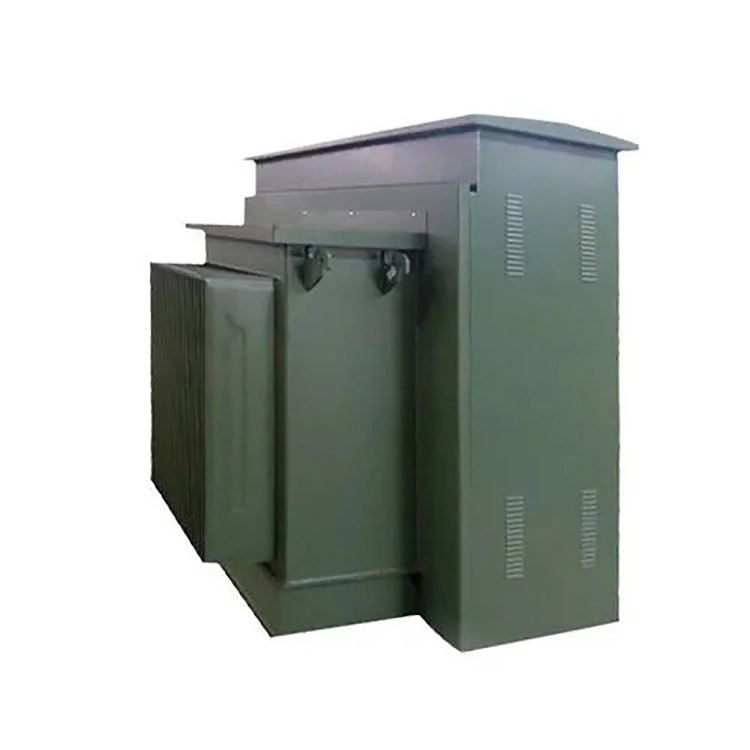

Трансформатор 100 кВа 13,8 кВ

Номінальна потужність цього трансформатора 100 ква 13,8 кВ охолоджується ONAN. Первинна напруга становить 13,8 кВ, а діапазон відводів становить ±2*2,5% (NLTC). Вторинну напругу можна налаштувати та вибрати. Вони утворюють векторну групу Dyn11.

Розроблений за передовою технологією та з використанням високоякісних матеріалів і компонентів, таким чином забезпечує надійну якість і тривалий час роботи встановленого трансформатора 100 ква 13,8 кВ. Обладнання ретельно виготовлено з листів кремнієвої сталі з високою проникністю, електропровідних обмоток високої чистоти, ізоляційних матеріалів, стійких до старіння, і міцних герметичних компонентів. Якість основних компонентів суворо контролюється, щоб забезпечити стабільність усієї машини від джерела.

Завдяки винятковій стійкості до ураження електричним струмом і корозії від вологи, встановлений на колодці трансформатор 100 ква 13,8 кВ має відмінні характеристики ізоляції. Він може адаптуватися до різних зовнішніх кліматичних умов. Під час роботи він має низький рівень вібрації та низький рівень шуму, а втрати холостого ходу та втрати навантаження добре контролюються, що призводить до хорошого ефекту енергозбереження та зменшення споживання.

Механічна конструкція трансформатора 100 ква 13,8 кВ, встановленого на майданчику, є стабільною та надійною, з відповідним рівнем захисту герметичності, який відповідає стандартам. Це ефективно запобігає проблемам витоку масла та поєднує функції захисту та безпеки.

Технічний параметр:

Для трансформатора 100 ква 13,8 кВ, який працює, припустимо, що трифазне металеве коротке замикання сталося на розетці низької напруги трансформатора, але запобіжник на стороні високої напруги не перегорів, а також не спрацював автоматичний вимикач на розетці 13,8 кВ підстанції вище за течією. які можливі причини цього явища?

Перевірте будь-яку з наступних ситуацій:

1. Чи номінальний струм запобіжника занадто великий, чи запобіжник застарів, але не зламався, чи застряг запобіжник і механізм перемикання навантаження.

2. Чи налаштування захисту від перевантаження по струму для попереднього автоматичного вимикача встановлено занадто високо, а значення струму короткого замикання знаходиться точно в межах мертвої зони захисту.

3. Внутрішня характеристика несправності трансформатора 100 ква 13,8 кВ може виникнути. Сам трансформатор уже зазнав міжвиткового короткого замикання або виходу з ладу сердечника, в результаті чого струм короткого замикання був обмежений відносно низьким значенням (але все ще набагато вищим за номінальний струм), якого недостатньо для миттєвого розплавлення запобіжника, але достатньо для безперервного нагрівання.

4. Перевірте, чи цей трансформатор 100 ква 13,8 кВ підключено до Dyn11 або Yyn0. Коли трифазне коротке замикання відбувається на стороні низької напруги, чи виникне ситуація на стороні високої напруги, коли струм фаз без пошкодження не зростає значно, тим самим запобігаючи активації захисту нульової послідовності або зворотної послідовності вище.
