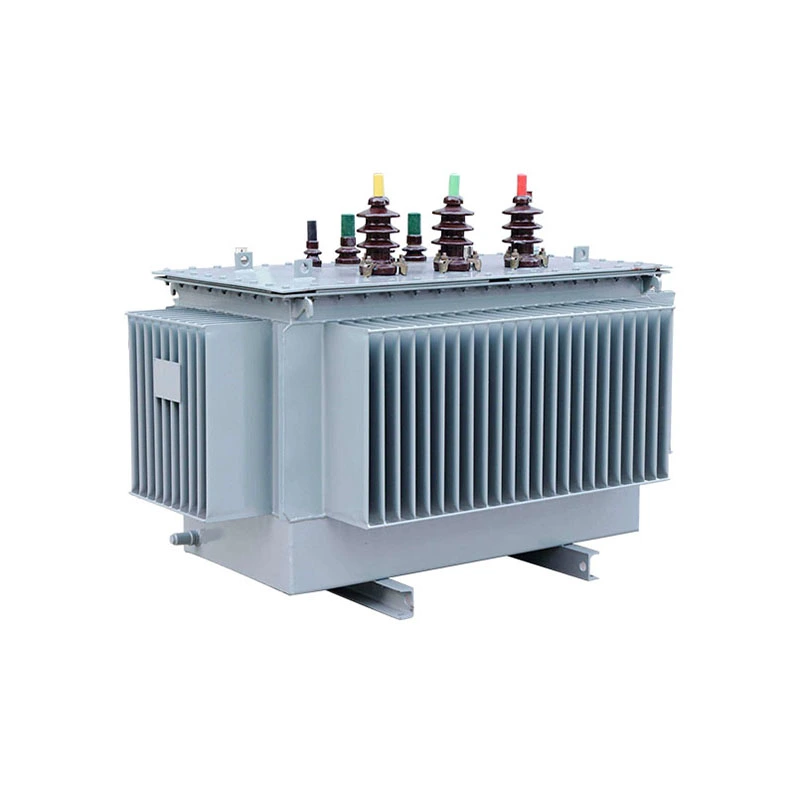

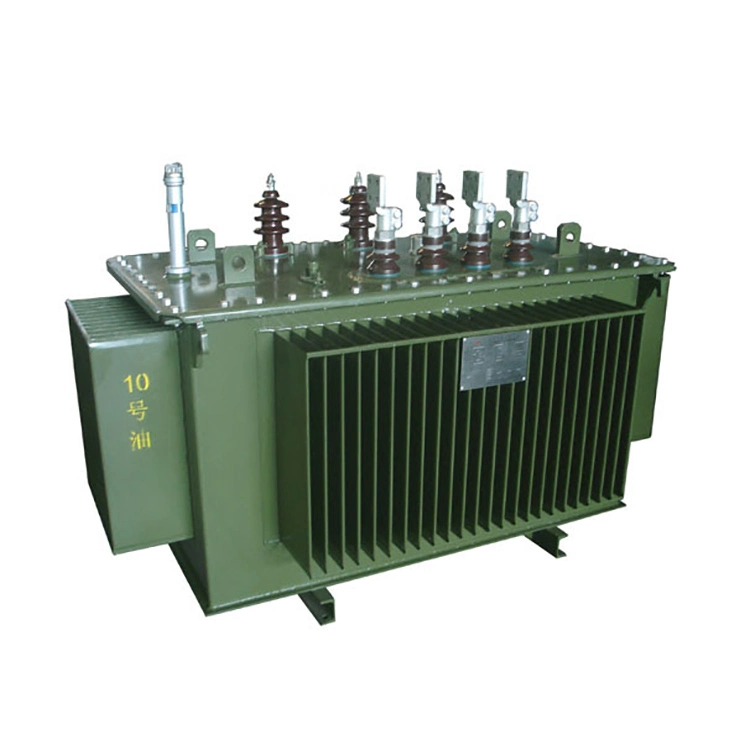

Трансформатор з аморфного сплаву SH15 160 ква

особливості:

1. Аморфний сплав — це новий тип енергозберігаючого основного матеріалу, виготовленого за допомогою процесу швидкого гарту. Його металеві атоми розташовані в невпорядкованому аморфному стані, що відрізняється від кристалічної структури традиційної кремнієвої сталі. Процеси намагнічування та розмагнічування більш чутливі, а втрати на магнітний гістерезис значно зменшуються. Товщина сердечника трансформатора з аморфного сплаву SH15 160 ква становить лише 0,025 мм, що становить менше однієї десятої від звичайної листової кремнієвої сталі. Крім того, втрати магнітного ланцюга надзвичайно низькі. На матеріальному рівні цей трансформатор досягає енергозбереження та зменшення споживання.

2. Трансформатор з аморфного сплаву SH15 160 ква використовує переваги чудових характеристик сердечників з аморфного сплаву, які мають високу щільність магнітного потоку насичення, наднизькі втрати, низький струм збудження та відмінну температурну стабільність. Порівняно з традиційними трансформаторами з кремнієвої сталі тієї ж потужності, втрати холостого ходу трансформатора з аморфного сплаву зменшуються більш ніж на 70%, а струм холостого ходу становить лише 0,7%. Він може ефективно зменшити неефективне споживання енергії під час роботи електромережі без навантаження та з невеликим навантаженням і підходить для довгострокових характеристик роботи розподільних трансформаторів із легким навантаженням. У той же час він має міцну стійкість до погодних умов і стабільно працює в діапазоні від -30 ℃ до 40 ℃.

3. Трансформатор з аморфного сплаву SH15 160 ква використовує зрілу трифазну п’ятиколонкову інтегровану закриту структуру сердечника, відкидаючи традиційну конструкцію сердечника зрощування, усуваючи додаткові втрати та робочий шум, спричинений проміжками зрощування. Серцевина фіксується високоміцною формувальною рамою з компактною та стабільною структурою, яка може ефективно уникнути додаткових втрат, спричинених тривалою вібрацією та ослабленням. Обмотки високої та низької напруги мають регулярну прямокутну щільну структуру обмотки з рівномірною силою та високою стабільністю в поєднанні зі стандартним опором короткого замикання 4,0%, що забезпечує відмінну стійкість до короткого замикання, безпеку та надійність роботи.

4. Трансформатор із аморфного сплаву має повністю герметичний гофрований масляний резервуар без необхідності резервуара для зберігання. Використовуючи гофровані пластини для адаптивної компенсації теплового розширення та звуження ізоляційної олії, це може ізолювати повітря та вологу, затримувати старіння ізоляції, запобігати погіршенню олії, досягти довгострокової роботи без технічного обслуговування та значно скоротити подальші витрати на експлуатацію та технічне обслуговування.

Технічний параметр:

Особливі запобіжні заходи для трансформатора з аморфного сплаву SH15 160 ква:

1. Поводьтеся обережно, уникайте ударів: під час технічного обслуговування суворо забороняйте зіткнення або удари серцевини з аморфного сплаву з твердими предметами, оскільки вона надзвичайно чутлива до механічних навантажень і може призвести до значного збільшення втрат.

2. Зверніть увагу на зміни шуму: слухайте звуки під час роботи. Якщо шум раптово посилюється або з’являються незвичайні шуми, негайно зупиніть трансформатор з аморфного сплаву SH15 160 ква та перевірте, чи не вийшло затискне зусилля залізного сердечника.

3. Уникайте непотрібного розбирання: трансформатори з аморфного сплаву SH15 160 ква не повинні проходити регулярні перевірки на розбирання. Якщо необхідне розбирання, його слід виконувати строго в межах 8 годин (вологість < 65%) або 4 годин (вологість < 75%) для корпусу трансформатора та заздалегідь зв’язатися з виробником, щоб запобігти пошкодженню структури сердечника.

Трансформатор з аморфного сплаву в обробці

Обладнання

Центр тестування

Трансформатор у судноплавстві
