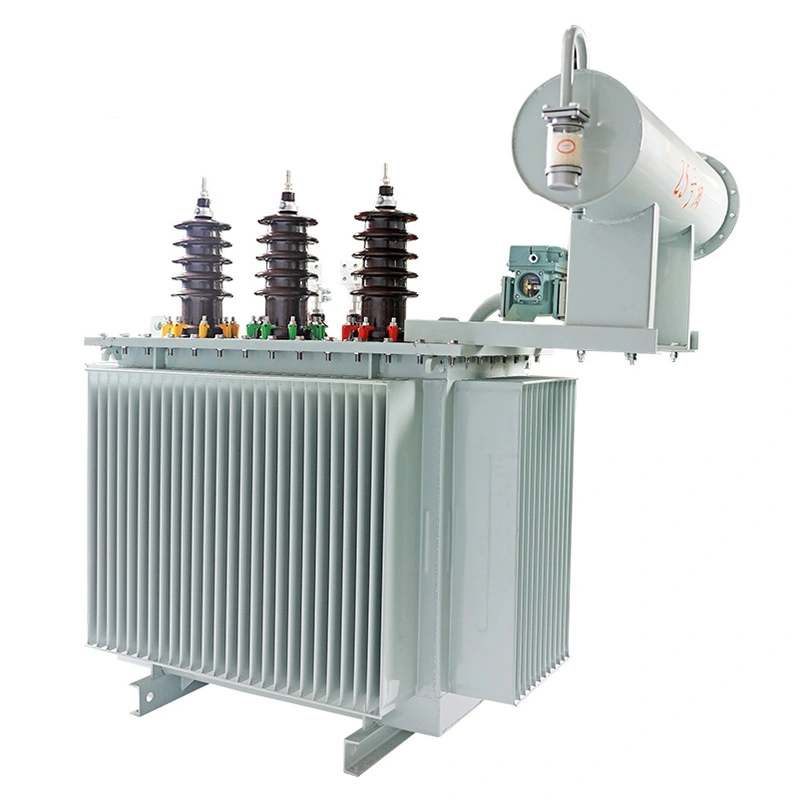

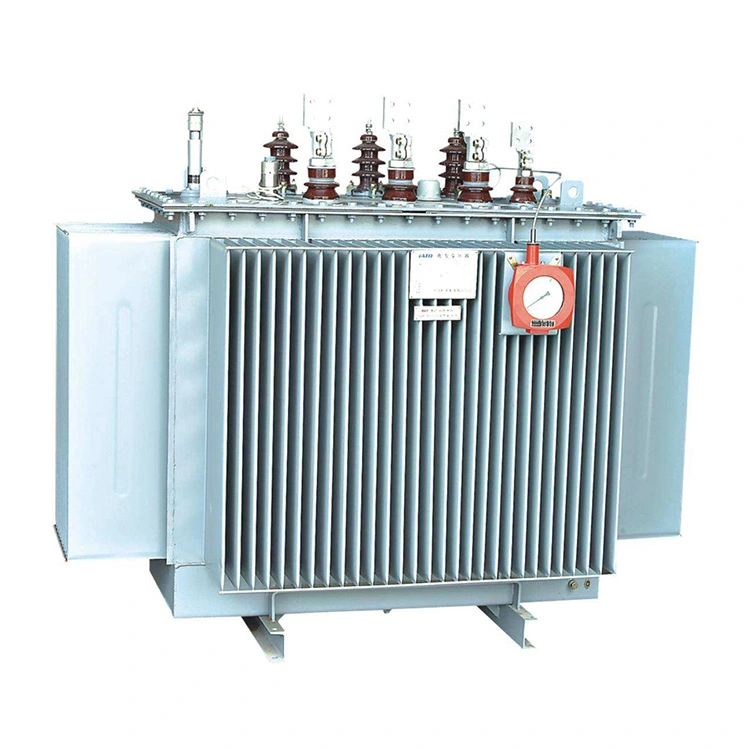

Розподільний силовий трансформатор на 1000 кВ від 11 до 33 кВ

Розподільний силовий трансформатор 1000 кВ від 11 до 33 кВ є основним електричним обладнанням середньої напруги, виготовленим відповідно до стандартів IEC 60076 і GB 1094. Він перетворює вхідну потужність 11 кВ у вихідну напругу 33 кВ, реалізуючи передачу енергії між рівнями напруги, широко використовується в індустріальних парках, електростанціях, модернізації мереж у сільській місцевості та на великих промислових підприємствах.

Приймаючи векторну групу YNd11, сердечник із кремнієвої сталі CRGO та обмотки з чистої міді, розподільний силовий трансформатор 1000 кВ від 11 до 33 кВ має низьке енергоспоживання, високу здатність до перевантаження та стабільну роботу. Завдяки ±2×2,5% регулювання напруги без навантаження, він забезпечує стабільний вихід, а його герметична структура підходить для внутрішньої та зовнішньої установки, забезпечуючи надійну підтримку живлення для різних сценаріїв.

Розподільний силовий трансформатор на 1000 кВ від 11 до 33 кВ в основному використовується в сценаріях підвищення напруги в електромережах середньої напруги.

Його конкретні сфери застосування включають:

1. Промислові парки, великі промислові та гірничодобувні підприємства: перетворюйте електроенергію 11 кВ, вироблену на власних електростанціях або отриману з електромережі, у потужність високої напруги 33 кВ для внутрішньої передачі електроенергії та електропостачання великого обладнання.

2. Електростанції та підстанції: використовується як обладнання для підвищення напруги для генераторних установок, перетворюючи потужність низької напруги, що генерується генераторами, у потужність високої напруги 33 кВ та підключає її до електромережі середньої напруги.

3. Оновлення сільської електромережі: підвищення рівня напруги в сільській електромережі, зменшення втрат при передачі та забезпечення стабільності сільського електропостачання.

4. Великі будівельні майданчики та проекти тимчасового електропостачання: Забезпечте стабільну потужність високої напруги 33 кВ для великої будівельної техніки та тимчасових систем електропостачання.

Технічний параметр:

Питання: Які стандарти технічного обслуговування трансформаторного масла? Коли необхідно поповнювати або замінювати масло?

A: Цей розподільний силовий трансформатор на 1000 кВ від 11 до 33 кВ має повністю герметичну структуру. При нормальній роботі без витоків масла немає потреби в частому поповненні масла.

Вказівки щодо технічного обслуговування: беріть зразки для перевірки трансформаторного масла кожні 1-2 роки та перевіряйте напругу пробою, вміст вологи та кислотне число. Якщо рівень масла нижче стандартної шкали, колір масла темний і каламутний, вміст вологи перевищує норму або знижується міцність ізоляції, необхідно своєчасне доповнення або повна заміна масла. Категорично заборонено змішувати трансформаторне масло різних марок або виробників. Після заміни мастила необхідна ретельна відкачування, щоб уникнути локальних несправностей зливу, спричинених бульбашками повітря в маслі.

З: Який стандартний набір значень опору короткого замикання для розподільного силового трансформатора 1000 кВА 11–33 кВ? Яке значення має це налаштування?

A: Стандартний опір короткого замикання встановлено на 6,5%. Це значення є національним стандартом і встановленим стандартом IEC для розподільного силового трансформатора 1000 кВ на рівні 11–33 кВ. Його не можна змінювати довільно.

Важливість конструкції сердечника полягає в наступному: по-перше, він ефективно обмежує піковий струм короткого замикання під час замикань короткого замикання в мережі, зменшує вплив електрорушійної сили короткого замикання на обмотки та сердечник трансформатора та запобігає серйозним несправностям, таким як деформація обмотки та пошкодження сердечника; По-друге, він відповідає потужності короткого замикання мережі середньої напруги, забезпечує точну координацію налаштувань розподільних пристроїв вище та нижче за течією та пристроїв релейного захисту, запобігає спрацьовування через рівень замикань і гарантує стабільність усієї системи розподілу середньої напруги; По-третє, він контролює швидкість регулювання напруги розподільного силового трансформатора 1000 кВ 11–33 кВ, уникає надмірних відхилень напруги під час коливань навантаження та гарантує, що якість електропостачання відповідає стандартам.
