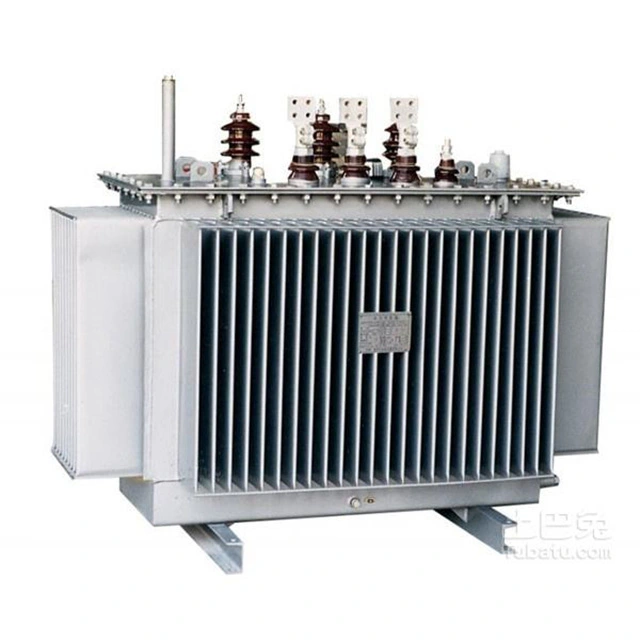

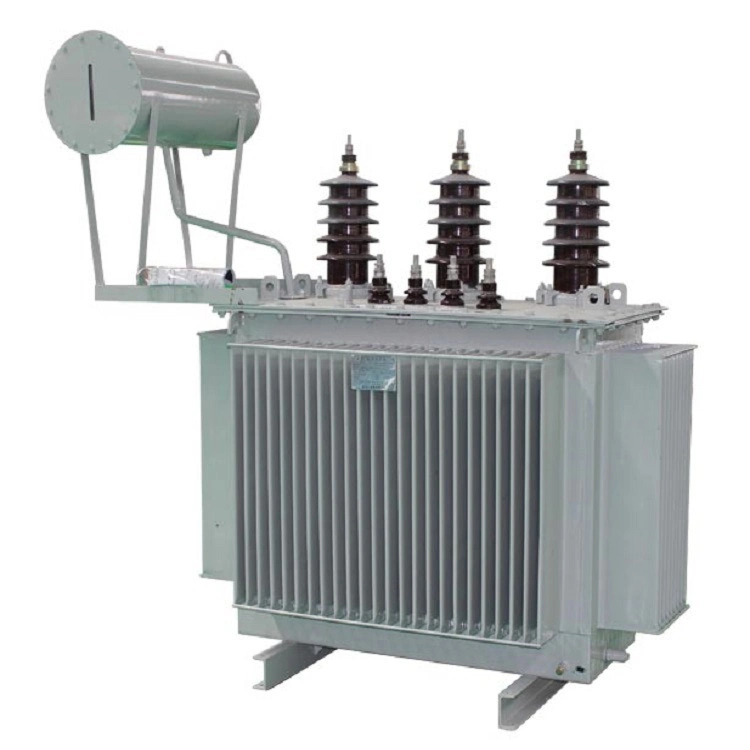

Розподільний електричний силовий трансформатор на 500 кВА має такі ключові переваги: вдосконалена технологія ізоляції для підвищення безпеки. Низький рівень шуму та мінімальні вимоги до обслуговування. Він спеціально розроблений для ефективної роботи в комерційних і промислових середовищах із потужністю 500 кВА, що забезпечує як економічну ефективність, так і екологічність.
Користувачі можуть вибрати алюмінієві обмотки, щоб досягти балансу між ціною та ефективністю, або мідні обмотки для кращої провідності, менших втрат і чудової термостійкості.
Підвищення температури можна вибрати як 150 ℃, 115 ℃ або 80 ℃. Останній може підвищити ефективність і подовжити термін служби ізоляції за високих температур навколишнього середовища або безперервних навантажень, і може використовувати матеріали до 220°C або вище.
Типи корпусів розподільних електричних трансформаторів потужністю 500 кВА включають вентильовані корпуси NEMA 1, придатні для внутрішніх сухих середовищ, корпуси NEMA 3R із дощозахисними кришками, придатні для зовнішнього/вологого середовища, і повністю закриті корпуси, придатні для пило-, вологостійких, корозійних або небезпечних зон.
|
Назва продукту |
Розподільний електричний трансформатор потужністю 500 кВА |
|
Високий тиск (KV) |
10 КВ |
|
Діапазон високого тиску (%) |
±5/±2 ×2,5% |
|
Низький тиск (KV) |
0,4 кВ |
|
символ підключення |
Dyn11, YNyn0 |
|
Втрати в сердечнику (Вт) |
від 646 до 680 Вт |
|
Втрати обмотки (Вт) |
4,2 до 6,9 кВт |
|
Збудливий струм (%) |
≤0,8% |
|
Опір короткого замикання (%) |
4,5% до 6,5% |
|
Сертифікати |
CE, ISO9001 |
|
Підвищення температури (℃) |
150 ℃, 115 ℃ або 80 ℃ |
Це пояснюється тим, що сердечник у формі листа може зменшити інший тип втрат заліза «втрати на вихрові струми». Коли розподільний електричний силовий трансформатор 500 кВА працює, у котушці є змінний струм, і магнітний потік, який він генерує, природним чином змінюється. Цей мінливий магнітний потік створює індукційний струм у залізному сердечнику. Індукційний струм, який створюється в залізному сердечнику, циркулює по колу в площині, перпендикулярній магнітному потоку, тому його називають вихровим струмом. Втрати на вихровий струм також спричиняють нагрівання залізного сердечника.
Щоб зменшити втрати на вихрові струми, залізний сердечник розподільчого електричного трансформатора потужністю 500 кВА виготовляється шляхом укладання взаємно ізольованих листів силіконової сталі, так що вихровий струм тече у вузькому подовженому контурі через менший поперечний переріз, тим самим збільшуючи опір на шляху вихрового струму. Водночас кремній у кремнієвій сталі збільшує питомий опір матеріалу, що також відіграє важливу роль у зменшенні вихрових струмів.
Для сердечників розподільних електричних силових трансформаторів потужністю 500 кВА зазвичай вибирають холоднокатані листи кремнієвої сталі товщиною 0,35 мм. Відповідно до розміру необхідної серцевини її нарізають на довгі листи. Теоретично, щоб зменшити вихрові струми, чим тонший лист кремнієвої сталі і чим вужчі смуги листа, що перекриваються, тим кращий ефект. Це не тільки зменшує втрати на вихрові струми, знижує підвищення температури, але й економить матеріал кремнієвої сталі.
Однак при виготовленні сердечників трансформаторів із листів кремнієвої сталі ґрунтується не лише на вищезазначених сприятливих факторах, оскільки виготовлення залізного сердечника таким чином значно збільшить робочий час і зменшить ефективний поперечний переріз залізного сердечника. Тому, виготовляючи сердечники трансформаторів з листів кремнієвої сталі, необхідно враховувати конкретну ситуацію, зважувати «за» і «проти» і підбирати оптимальний розмір.
