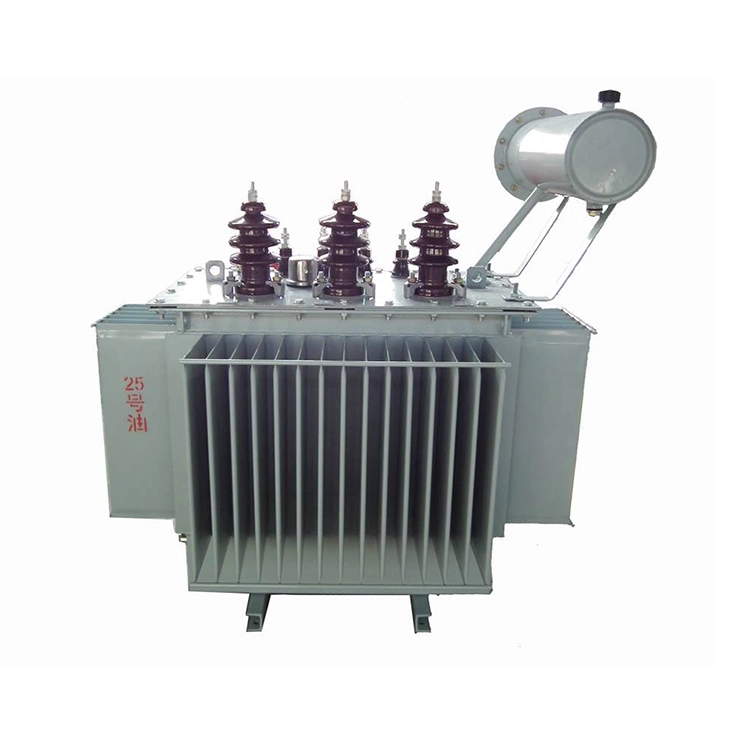

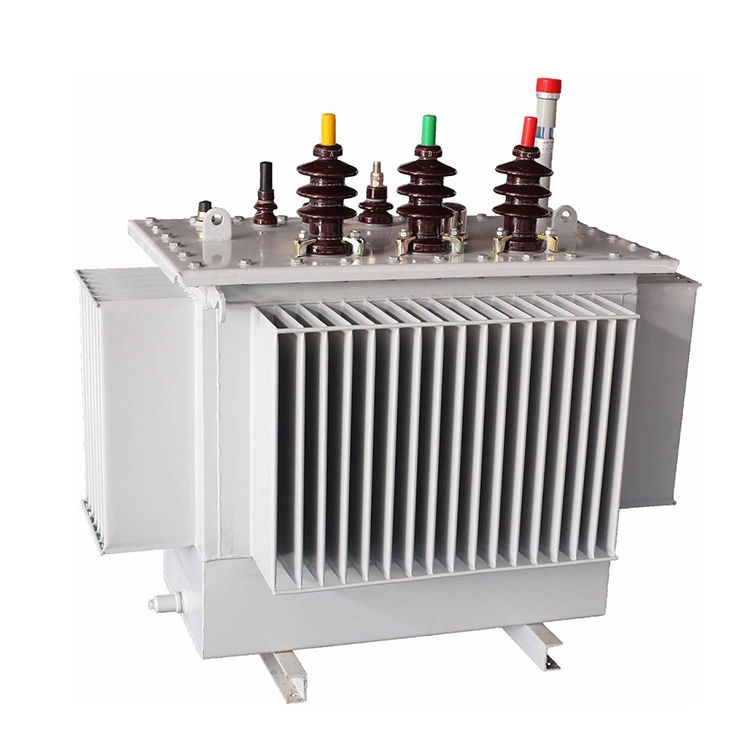

Маслонаповнений електричний трансформатор із низькими втратами потужністю 160 кВА

Функціональні характеристики масляних силових трансформаторів з низькими втратами:

1. Низький рівень шуму: маслонаповнений електричний трансформатор із низькими втратами потужністю 160 кВА має компактну конструкцію та використовує нові матеріали та передові виробничі процеси для ефективного зниження робочого шуму. Він розроблений без консерватора, що призводить до меншої загальної висоти порівняно зі звичайними агрегатами того ж класу.

2. Удосконалений процес вакуумного заповнення: під час процесу герметизації застосовується техніка вакуумного заповнення маслом для повного видалення вологи всередині баку трансформатора. Після герметизації внутрішні компоненти не піддаються впливу повітря. Це ефективно запобігає проникненню кисню та вологи всередину пристрою, що призвело б до погіршення характеристик ізоляції, що включає старіння ізоляційних матеріалів і діелектричного масла.

3. Подовжений і надійний термін служби: Кришка резервуара та фланець резервуара повністю герметичних 160 кВА маслонаповнених електричних трансформаторів із низькими втратами з’єднані за допомогою болтів або зварної конструкції. Така конструкція повністю ізолює ізоляційне масло від контакту з повітрям, що запобігає вбиранню ізоляції вологи. У результаті швидкість старіння ізоляції значно зменшується, що значно подовжує термін служби маслонаповненого електричного трансформатора з низькими втратами на 160 кВА.

4. Компактний розмір і естетичний вигляд: ємність електричного трансформатора з низькими втратами, заповнена маслом ємністю 160 кВА, використовує охолоджувальні панелі з гофрованими пластинами. Ці панелі пристосовуються до змін об’єму масла, викликаних коливаннями температури, шляхом їх еластичного розширення та звуження. Конструкція гофрованого резервуара має візуально привабливу компактну форму та вимагає менших розмірів для встановлення.

Технічні характеристики:

Ключові моменти щоденного технічного обслуговування масляних трансформаторів

1. Перевірка рівня масла та технічне обслуговування

A. Рівень масла повинен підтримуватися в межах від однієї чверті до трьох чвертей шкали рівня масла. Занадто низький рівень масла може призвести до недостатньої ізоляції або перегріву. Занадто високий рівень масла може спричинити ненормальний тиск масла.

B. Метод перевірки включає спостереження за рівнем масла за допомогою прозорого рівня масломіра або магнітного рівня масломіра. Огляд маслонаповненого електричного трансформатора з низькими втратами на 160 кВА слід проводити при відключенні електроенергії та стабільній температурі масла. Взимку рівень масла може знизитися на п'ять-десять відсотків.

2. Перевірка якості масла та заміна

A. Відбір зразків для тестування проводиться принаймні один раз на рік. Випробування має вимірювати напругу пробою, яка повинна бути не менше 35 кіловольт, вміст вологи не повинен перевищувати 20 частин на мільйон, а кислотне число не повинно перевищувати 0,1 міліграма KOH на грам. Якщо ці значення перевищують зазначені межі, масло необхідно відфільтрувати або замінити.

B. Цикл заміни оливи зазвичай становить вісім-десять років, залежно від умов експлуатації.

3. Контроль температури

A. Верхня температура масла не повинна перевищувати 85 градусів Цельсія для природного охолодження або 95 градусів Цельсія для примусового охолодження. Межа підвищення температури становить 55 кельвінів.

B. Пил і сміття на поверхні радіатора слід регулярно очищати, щоб забезпечити належну вентиляцію.
