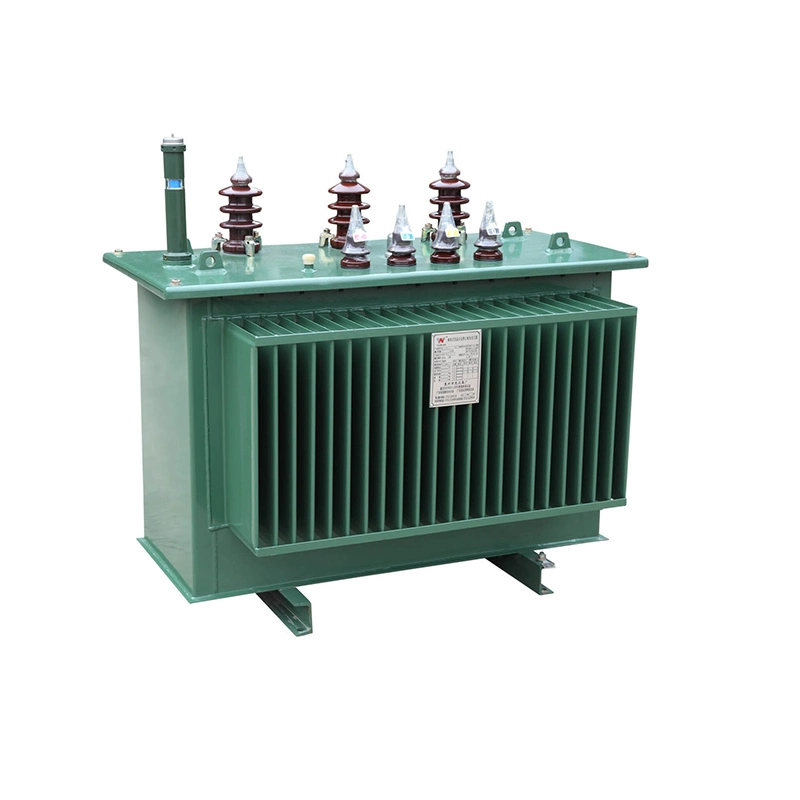

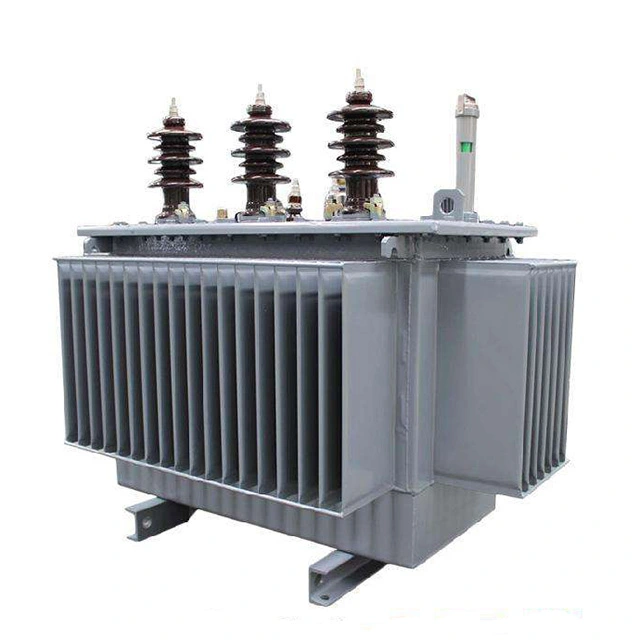

Розподільний трансформатор із аморфного сплаву 50 кВА 0,4 кВ

Багато країн у Південно-Східній Азії, Африці, Центральній Азії та Латинській Америці енергійно сприяють модернізації сільських електромереж і проектам електрифікації сільської місцевості. У віддалених районах рівень навантаження залишається стабільно низьким (20% - 35%). Енергозберігаючі переваги розподільних трансформаторів із аморфних сплавів у режимі холостого ходу були максимально збільшені, що робить їх кращим вибором для місцевих бюро електропостачання на тендерах. Розподілені побутові фотоелектричні та невеликі промислові та комерційні фотоелектричні мережеві підключення оснащені розподільними трансформаторами рівня 50 кВА. З постійним зростанням глобальних фотоелектричних установок також зріс попит на розподільні трансформатори з аморфного сплаву малої потужності.

Трансформатор використовує стрічки аморфного сплаву як матеріал сердечника. Цей аморфний сплав формується в аморфну ​​структуру за допомогою швидкого процесу охолодження, що має надзвичайно низькі втрати на гістерезис і струм без навантаження. Його електромагнітні характеристики значно перевищують показники традиційних кремнієвих сталевих листів. Розподільний трансформатор із аморфного сплаву 50 ква 0,4 кВ має нижче підвищення робочої температури, що зменшує старіння ізоляційних матеріалів і подовжує термін служби обладнання. Технологія масляного охолодження ефективно вирішує проблему розсіювання тепла під високими температурними навантаженнями. Масло для розподільчого трансформатора з аморфного сплаву 50 кВА 0,4 кв служить охолоджувачем, запобігаючи перегріву та несправностям, а також підвищуючи загальну надійність і безпеку.

Технічний параметр:

З: Чи може цей розподільний трансформатор із аморфного сплаву 50 кВА 0,4 кВ змінити стандартну групу з’єднання Dyn11 на Yyn0?

A: Так, цей розподільний трансформатор із аморфного сплаву 50 кВА 0,4 кВ може змінити тип групи з’єднання зі стандартного Dyn11 на Yyn0. Технічно це можливо, але в його використанні є недоліки:

1. Третя гармоніка не може бути придушена: на стороні високої напруги немає трикутної замкнутої обмотки, тому магнітний потік третьої гармоніки залізного сердечника не може сформувати циркуляційну петлю, потенціал нейтральної точки на стороні низької напруги зміщено, а трифазна вихідна напруга змінюється. Коли є незбалансоване навантаження в однофазних навантаженнях, на нейтральній лінії з’являється великий струм нульової послідовності, і нейтральна лінія аномально перегрівається.

2. Погана здатність справлятися з незбалансованими навантаженнями: Цивільний розподіл електроенергії в основному складається з однофазного освітлення та навантажень побутових приладів. Трифазні навантаження схильні до дисбалансу. За умови Yyn0 спотворення напруги розподільчого трансформатора з аморфного сплаву 50 кВА 0,4 кВ є сильними, і можна легко перегоріти кінцеві лампи, невеликі двигуни та точне електричне обладнання. Трикутна обмотка високої напруги Dyn11 може утворювати циркуляційний контур для перетравлення третьої гармоніки, і ефект стабілізації напруги чудовий.

3. Обмежений доступ до підключення до мережі: Основні електромережі та фотоелектричні проекти підключення до мережі в усьому світі мають обов’язкові умови для Dyn11, а моделі Yyn0 не можуть пройти приймання підключення до мережі бюро електропостачання та не можуть бути підключені до міської загальнодоступної мережі.

Трансформатор з аморфного сплаву в обробці

Обладнання

Центр тестування

Трансформатор у судноплавстві
