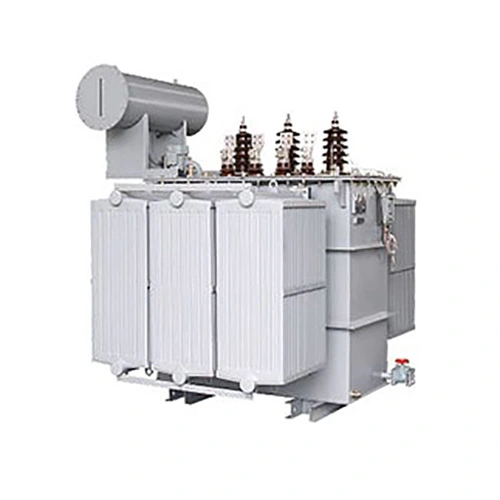

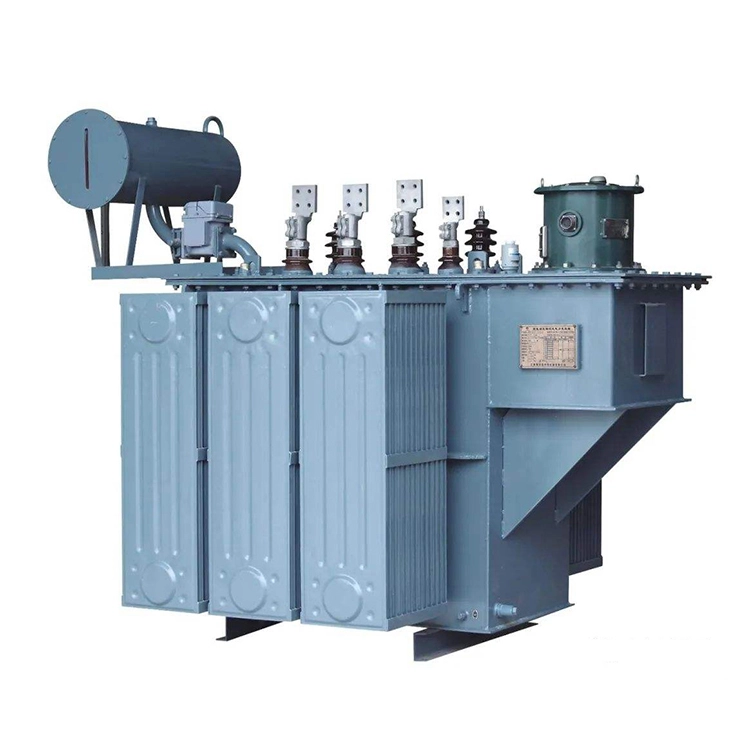

35 до 0,4 кв 3-фазний силовий трансформатор 2500 кВ

Сердечник 35-0,4 кВ 3-фазного силового трансформатора потужністю 2500 кВА виготовляється з холоднокатаних орієнтованих листів кремнієвої сталі з високою магнітною провідністю, і весь процес з’єднання виконується за допомогою повного фасного з’єднання та методу без зв’язування отворів, що ефективно зменшує втрати без навантаження та струм збудження. Обмотки як високої, так і низької напруги виготовлені з безкисневих мідних проводів (або алюмінієвих проводів, якщо потрібно), причому обмотка високої напруги має багатошарову циліндричну структуру, а обмотка низької напруги — фольгу або подвійну спіральну структуру, що забезпечує хорошу електричну міцність і стійкість до короткого замикання.

Корпус силового трансформатора від 35 до 0,4 кв 3 фази 2500 кВА проходить вакуумну сушку та обробку вакуумним впорскуванням масла, що забезпечує стабільну та надійну систему ізоляції. Масляний бак має структуру з гофрованого листа або тепловідвідної трубки, що збалансовує ефективність розсіювання тепла та герметичність, і оснащений клапанами скидання тиску, газовими реле, датчиками рівня масла, елементами для вимірювання температури та іншими повними захисними пристроями.

Наша фабрика має повну виробничу потужність для трансформаторів 35 кВ і вище, включаючи обмотку, збірку сердечника, збірку корпусу, вакуумну обробку та заводські випробування. Перед тим, як залишити фабрику, кожен виріб проходить кілька стандартних випробувань, таких як вимірювання опору обмотки, співвідношення напруги та перевірка позначення групи з’єднання тощо.

35–0,4 кВ 3-фазний силовий трансформатор потужністю 2500 кВА відрізняється низькими втратами, низьким рівнем шуму та низьким підвищенням температури та підходить для безперервної роботи в приміщенні, на відкритому повітрі, на великій висоті або в місцях із високим рівнем забруднення.

Технічні характеристики:

З: Яка основна функція 3-фазного силового трансформатора 35-0,4 кВ 2500 кВА з опором короткого замикання 6,5% і яке значення для безпечної роботи трансформатора?

В: Опір короткого замикання 6,5%, визначений як стандартна конфігурація для 3-фазного силового трансформатора 35–0,4 кВ 2500 кВА, є ключовим параметром для забезпечення безпечної та стабільної роботи трансформатора. Цей параметр може ефективно обмежити струм короткого замикання на стороні низької напруги 35-0,4 кВ 3-фазного силового трансформатора потужністю 2500 кВА, підвищити динамічну та термічну стабільність обмоток трансформатора та запобігти деформації та пошкодженню ізоляції обмоток, спричиненим короткими замиканнями. У той же час цей параметр імпедансу адаптований до структури корпусу трансформатора, що дозволяє уникнути ненормального магнітного поля витоку та проблем із перегрівом. Він також може забезпечувати стандартну основу для налаштування релейного захисту трансформатора, уникати перевищення норми та гарантувати, що силовий трансформатор 35–0,4 кВ 3 фази 2500 кВА може працювати паралельно без циркуляції струму, тим самим гарантуючи безпечну, економічну та стабільну роботу трансформаторів.

Майстерня

Обладнання

Тест
