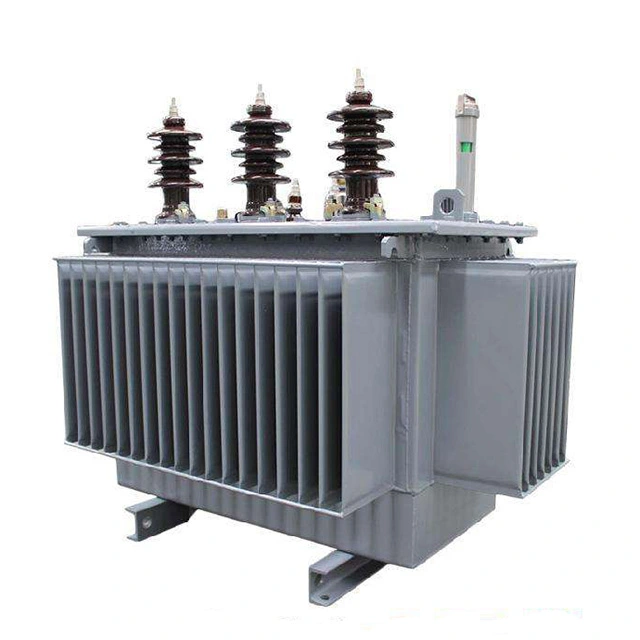

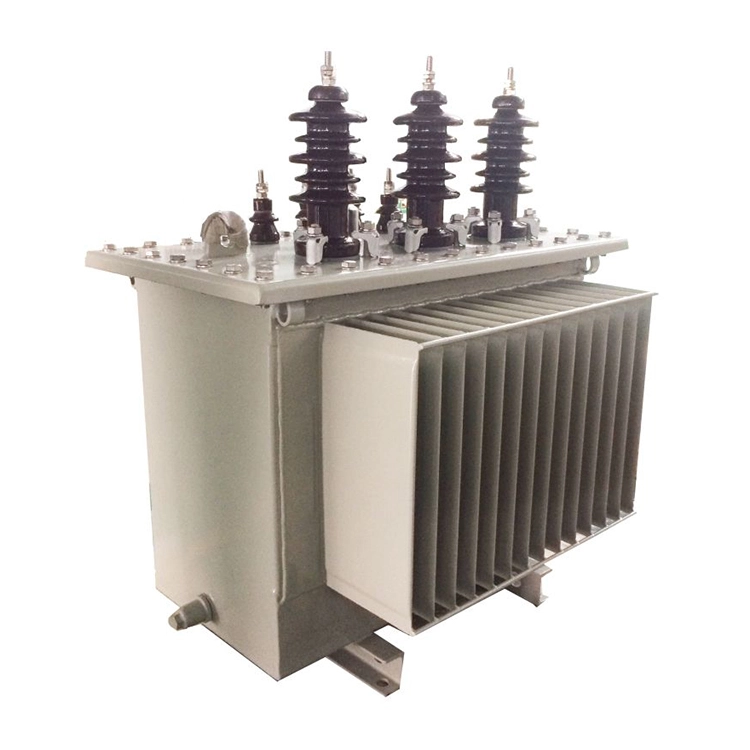

3-фазні підвищувальні силові трансформатори 80 кВА 415 В до 11 кв

80 кВА 3-фазні підвищувальні силові трансформатори від 415 В до 11 кВ отримують змінний струм низької напруги 415 В через первинну обмотку. Магнітне поле концентрується та спрямовується від первинної обмотки до вторинної обмотки через ламіноване залізне осердя, і змінний струм високої напруги 11 кВ виходить з відносно низькими втратами.

3-фазні підвищувальні силові трансформатори на 80 кВА від 415 В до 11 кВ в основному використовуються для передачі електроенергії на великі відстані, підключення до мережі фотоелектричної/вітрової енергії та промислового електропостачання високої напруги. До поширених типів належать з’єднання з масляною міддю та Dyn11, які відповідають стандартам IEC 60076/GB 1094.

Технічний параметр:

Які випробування слід проводити під час експлуатації 3-фазних підвищувальних силових трансформаторів 80 кВА 415 В до 11 кВ?

Щоб переконатися, що трансформатор працює нормально, слід часто проводити такі тести:

(1)Температурний тест. Дуже важливими є робочий стан трансформатора та рівень температури. Згідно з нормативними документами температура верхнього шару масла не повинна перевищувати 85°С (перевищення температури не повинно перевищувати 55°С). Як правило, трансформатори оснащені спеціальними приладами для вимірювання температури.

(2) Випробування навантаження. Щоб підвищити коефіцієнт використання 3-фазних силових трансформаторів 80 кВА 415 В до 11 кВ і зменшити втрати потужності, необхідно визначити фактичну потужність джерела живлення, яку може витримувати трансформатор під час роботи. Роботи з вимірювання зазвичай проводяться в період пікового споживання електроенергії кожного сезону та вимірюються безпосередньо за допомогою кліщів на амперметрі. Значення струму має становити від 70 до 80% від номінального струму трансформатора. Якщо він перевищує цей діапазон, це вказує на перевантаження, і його слід негайно відрегулювати.

(3) Випробування напруги. Діапазон зміни напруги повинен бути в межах ±5% від номінальної напруги. Якщо воно перевищує цей діапазон, слід використовувати перемикач РПН для регулювання, щоб привести напругу в заданий діапазон. Як правило, напруга на клемах вторинної обмотки та напруга на клемах кінцевого користувача вимірюються за допомогою вольтметра.

(4) Випробування опору ізоляції. Щоб трифазні підвищувальні силові трансформатори 80 кВ 415 В до 11 кВ підтримували в нормальному робочому стані, необхідно провести випробування опору ізоляції, щоб запобігти старінню ізоляції та нещасним випадкам. Під час перевірки спробуйте зупинити роботу трансформатора та за допомогою мегомметра виміряти значення опору ізоляції трансформатора. Виміряний опір повинен бути не менше 70% від попереднього виміряного значення. При виборі мегомметра низьковольтна котушка може використовувати рівень напруги 500 В.
