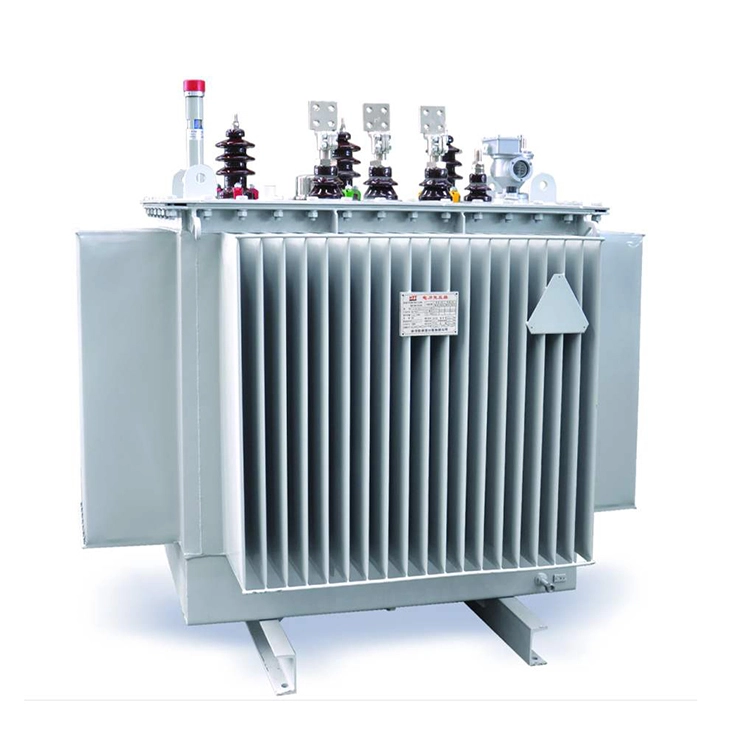

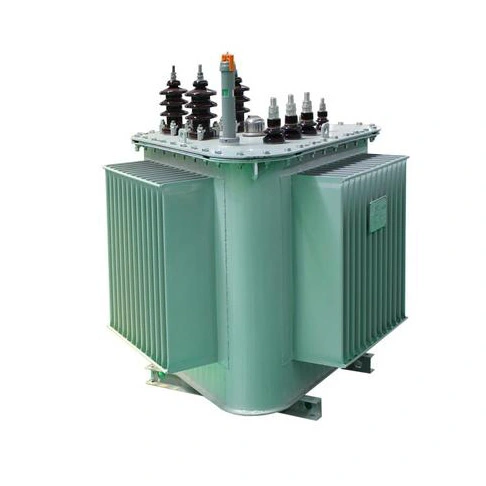

Силовий трансформатор 200 кВ на 15 кВ до 0,4 кВ

силовий трансформатор 200 ква на 15 кВ до 0,4 кВ – ​​це тип силового трансформатора з номінальною потужністю 200 ква, вхідною напругою 15 кВ і вихідною напругою 0,4 кВ.

Наша компанія використовує орієнтовану кремнієву сталь з високою магнітною провідністю, яка далі переробляється у високоякісні холоднокатані листи кремнієвої сталі, а потім складається разом. Використовуючи фольгу для намотування котушок і нові ізоляційні матеріали та процеси, силовий трансформатор 200 кВА на 15 кВ до 0,4 кВ має стійкість до високих температур, ударостійкість і повністю герметичний дизайн конструкції.

Конструкція повністю герметичної конструкції забезпечує стабільну якість трансформаторного масла, подовжує цикл технічного обслуговування, і в той же час загальний масляний резервуар, що складається з радіаторів типу гофрованого листа, виготовляється за допомогою процесів фосфатування та багатошарового напилення проти іржі, що має чудову стійкість до погодних умов.

Група підключення силового трансформатора 200 кВ на 15 кВ до 0,4 кВ Dyn11, що зменшує вплив гармонік на електромережу та покращує якість електропостачання.

Технічний параметр:

Питання: Які предмети перевірки повинен пройти силовий трансформатор 200 кВ на 15 кВ до 0,4 кВ перед тим, як залишити фабрику?

A: Щоб забезпечити стабільну та ефективну роботу трансформатора, перед виготовленням трансформатора буде проведено серію випробувань. Для перевірки опору постійному струму виміряйте опір постійному струму трьох фазних обмоток високої та низької напруги, перевірте рівень рівноваги трьох фаз і усуньте несправності в проводах і неякісному паянні. Для перевірки коефіцієнта напруги виміряйте фактичне співвідношення 15 кВ/0,4 кВ, переконайтеся, що положення відводу точне та немає помилок у кількості витків. Для перевірки опору ізоляції використовуйте багатофункціональний вимірювальний прилад для вимірювання ізоляції між високою та низькою напругою та між високою та низькою напругою та землею та визначте, чи відповідає ізоляція. Випробування витримуваної напруги промислової частоти проходить випробування витримуваної напруги між високою та низькою напругою та землею, між низькою напругою та землею, а також між високою та низькою напругою для оцінки міцності ізоляції тощо.

З: Чому необхідно проводити випробування імпульсного замикання на щойно встановлених або перевезених силових трансформаторах 200 кВ на 15 кВ до 0,4 кВ перед їх введенням в експлуатацію?

В: Видалення трансформаторів без навантаження в електромережі призведе до перенапруги. У системі заземлення з малим струмом амплітуда цієї перенапруги може досягати 3-4-кратної номінальної фазної напруги; у великій системі заземлення амплітуда робочої перенапруги також може досягати 3-кратної номінальної фазної напруги. Таким чином, щоб перевірити, чи може ізоляція трансформатора витримати номінальну напругу та робочу перенапругу під час роботи, слід провести кілька випробувань імпульсного замикання перед введенням в експлуатацію силових трансформаторів 200 кВ на 15 кВ до 0,4 кВ.

Крім того, коли трансформатор холостого ходу вводиться в роботу, буде генеруватися імпульсний струм збудження зі значенням, яке може досягати 6-8 разів номінального струму. Оскільки стрибок струму збудження створюватиме велику електродинамічну силу, проведення випробування імпульсного замикання також є ефективним заходом для визначення механічної міцності силових трансформаторів 200 кВ на 15–0,4 кВ і того, чи не спрацює релейний захист.
