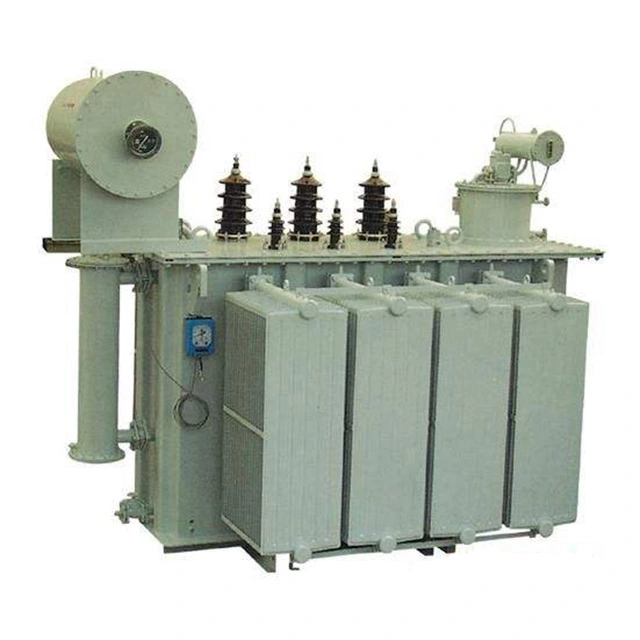

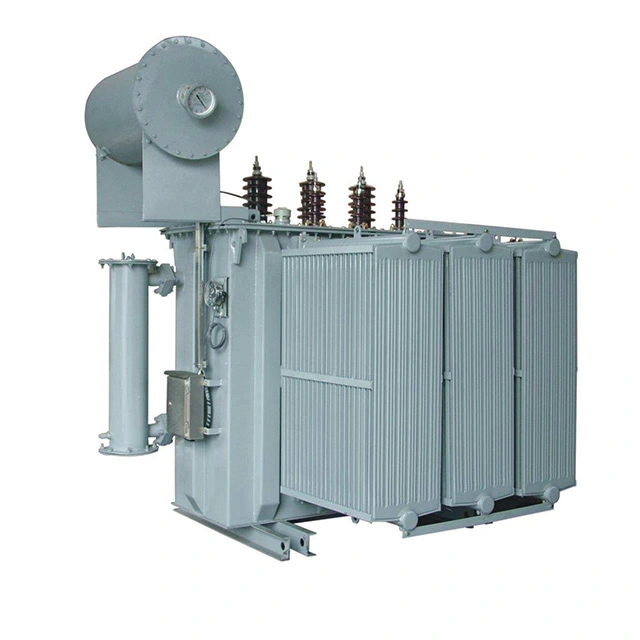

Зовнішній силовий трансформатор 10 Mva 33 до 6,6 Kv

Зовнішній силовий трансформатор 10 мВА від 33 до 6,6 кВ потужністю 10 мВА і діапазоном напруги від 33 до 6,6 кВ є різновидом силового трансформатора для зовнішньої експлуатації. Його номінальна напруга становить 10 мВА, зі сторони високої напруги 33 кВ і сторони низької напруги 6,6 кВ. Це основне трансформаторне обладнання середнього розміру для промислових і гірничодобувних підприємств, а також промислових парків, яке повністю відповідає стандартам IEC. Зовнішній силовий трансформатор 10 мВА від 33 до 6,6 кВ в основному складається з обмоток, залізного сердечника та трьох частин ізоляційного масла.

Обмотки є електричною частиною трансформатора. Зазвичай його виготовляють шляхом намотування ізольованого плоского мідного дроту або круглого мідного дроту на намотувальну форму. Обмотки встановлені на колоні із залізним сердечником зовнішнього силового трансформатора 10 мВА 33 до 6,6 кВ. Обмотки низької напруги знаходяться на внутрішньому шарі, а обмотки високої напруги встановлені поза обмоткою низької напруги. Між обмотками низької напруги та залізним сердечником, а також між обмотками високої напруги та обмотками низької напруги використовуються ізоляційні матеріали для виготовлення муфт, щоб розділити їх, щоб досягти ізоляції.

Залізний сердечник є основною частиною магнітного тракту зовнішнього силового трансформатора 10 мВА від 33 до 6,6 кВ. Зазвичай він виготовляється шляхом укладання гарячекатаних або холоднокатаних листів силіконової сталі, що містять силікон, товщиною 0,35 або 0,5 мм і покритих ізоляційною фарбою. Залізний сердечник розділений на дві частини: колону залізного сердечника та ярмо. Стовп із залізним сердечником оснащений обмоткою, а ярмо використовується для замикання магнітного ланцюга. Основні форми структури залізного ядра включають тип серця та тип оболонки.

Технічний параметр:

Які існують різні форми установки зовнішнього силового трансформатора 10 мВА від 33 до 6,6 кВ?

В енергетиці установка зовнішніх трансформаторів в основному складається з двох форм: установка на стовпі та установка на землі. Який би метод не був обраний, безпека завжди на першому місці. Навколо трансформатора на найвиднішому місці необхідно вивісити помітний попереджувальний знак, який нагадуватиме перехожим не наближатися.

Для зовнішнього силового трансформатора 10 мВА від 33 до 6,6 кВ, встановленого на землі, навколо нього має бути додано захисну огорожу висотою не менше 1,7 метра, а між огорожею та платформою трансформатора має бути достатньо безпечного робочого простору.

Для встановлення на стовпах або опорах необхідно, щоб усі проводи високої та низької напруги мали використовувати ізольовані провідники, а частина низької напруги також могла використовувати голі шини. Усі металеві деталі, що використовуються, повинні бути оцинковані для запобігання іржі та корозії.

Якщо установка виконується на землі, висота основи зазвичай встановлюється приблизно на рівні 500 мм. Ця основа зазвичай будується з цегли або заливного бетону, а потім поверхня вирівнюється цементним розчином 1:2. Плоску сталь або швелерну сталь потрібно покласти на поверхню, щоб служити біговою доріжкою для трансформатора.

Під час монтажу важливо переконатися, що колія рівна, а ширина колії ідеально відповідає ширині коліс трансформатора, щоб забезпечити стабільну роботу.
