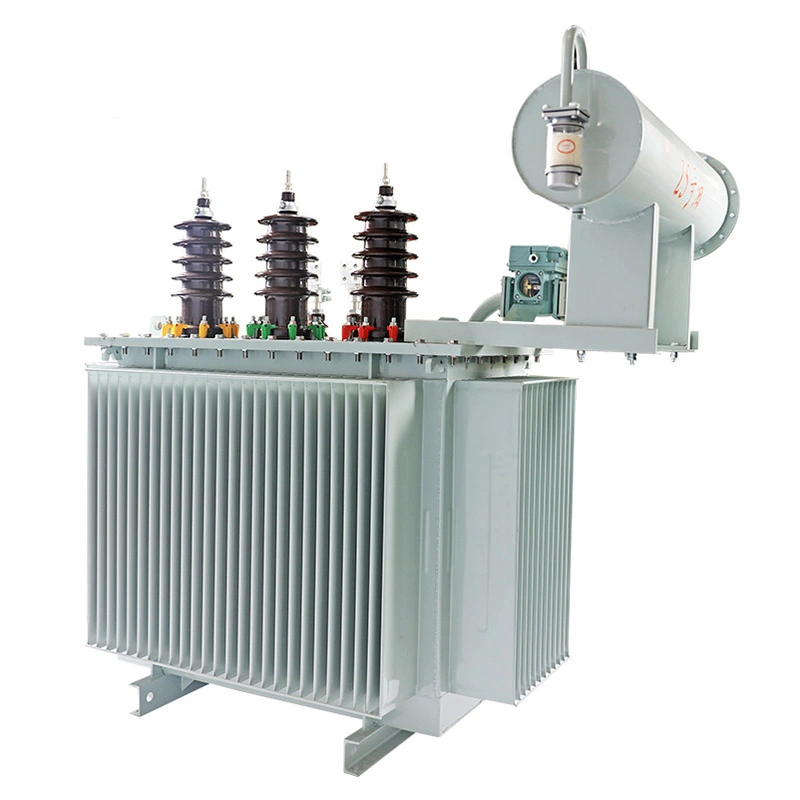

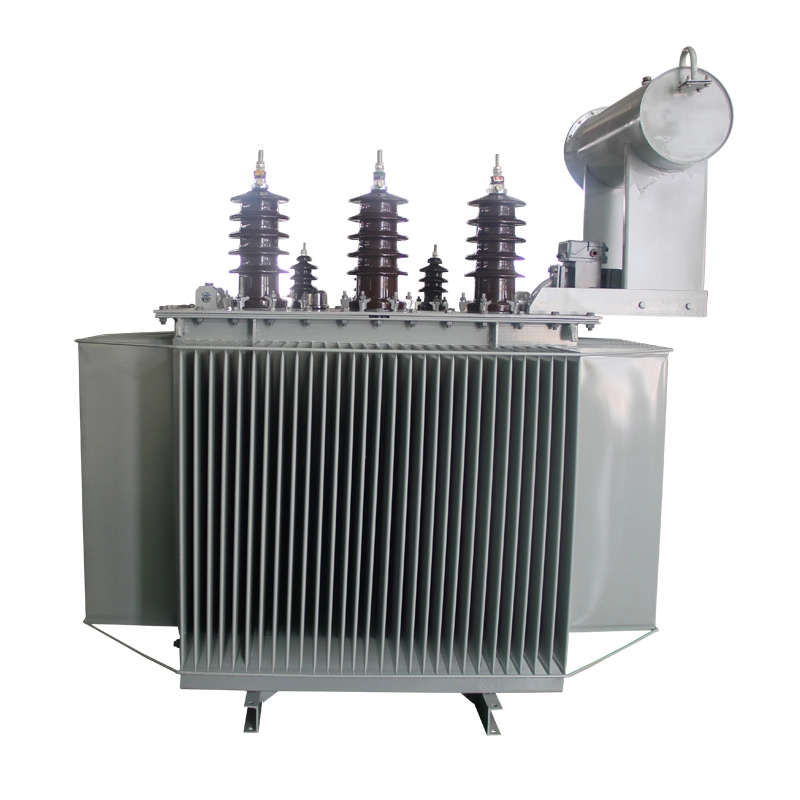

Трифазний S11 35kv 1000kva на силовому трансформаторі навантаження

Трифазний силовий трансформатор s11 35kv 1000kva на навантаженні відповідає стандартам IEC і GB. Цей продукт має діапазон регулювання напруги без навантаження 35±3*2,5% кВ і 38,5±3*2,5% кВ. Його можна регулювати вручну, електрично або автоматично в межах діапазону регулювання напруги за допомогою перемикача регулювання напруги без навантаження на первинній стороні для забезпечення стабільності вихідної напруги. Для трансформаторів понад 6300 кВА на рівні 35 кВ використання масляних резервуарів зі складеними пластинами значно підвищує механічну міцність масляного бака, зменшує кількість зварних швів, покращує зовнішній вигляд трансформатора та має хороші економічні переваги.

Технічний параметр:

особливості:

1. Споживання енергії низьке, а ефект економії енергії чудовий. Примітно, що втрати холостого ходу були значно зменшені, у середньому приблизно на 25% нижче, ніж національний стандарт GB/T6451.

2. Серцевина виготовлена ​​з високоякісних холоднокатаних листів кремнієвої сталі. Удосконалена вітчизняна лінія поперечного різання гарантує, що різальні задирки становлять менше 0,02 мм. Весь процес передбачає повне скошене з’єднання, відсутність штампування та накладення хомутів. Основні колони складені та скріплені разом, утворюючи компактне, плоске та міцне ціле. Це ефективно зменшує втрати холостого ходу, струм холостого ходу та шум трансформатора.

3. Котушки силового трансформатора s11 35kv 1000kva під навантаженням виготовлені з високочистої безкисневої міді, яка ефективно зменшує втрати міді. Кути колодок котушок і опорних планок закруглені, що забезпечує однорідне електричне поле та підвищує надійність. Внутрішня опора обмотки посилена для підвищення її стабільності та запобігання нестабільності та деформації.

4. Стінка резервуара виготовлена ​​з цілісного шматка сталевої пластини. Його формують у гофровану структуру за допомогою великої пресової машини, яка зменшує кількість зварних швів, підвищує механічну міцність, розширює площу поглинання тепла, покращує ефект розсіювання тепла, і в той же час гофрована стінка резервуара уникає плоского відбиття звукових хвиль, тим самим зменшуючи шум. Трифазний силовий трансформатор s11 35kv 1000kva на навантаженні в цілому красивий і простий.

5. Використовується масляний резервуар капсульного типу, який ефективно уповільнює процес старіння трансформаторного масла; стрілочний датчик рівня масла може запобігти виникненню помилкового рівня масла та вирішити проблему старіння трансформаторного масла, викликаного світлом; газове реле з газозбірним пристроєм зручно в обслуговуванні та експлуатації.

6. Спеціальна обробка проводиться на ущільнювальній частині трифазного s11 35kv 1000kva під навантаженням масляного бака силового трансформатора, і весь корпус бака розбризкується фарбою, щоб видалити гострі кути, задирки та зварювальний шлак, що утворюється під час обробки, а також покращити адгезію фарби.
